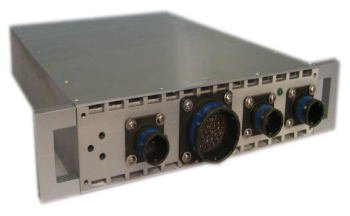

機車空調專用逆變電源簡介：
KNB系列機車空調專用正弦波逆變電源是專為內燃機車用空調的供電而設計，將機車上的直流電24V、48V、110V、600V轉換為機車空調所需要的交流電220V或三相380V；該電源采用先進的脈寬調制（SPWM）技術，采用美國INTEL公司微處理器，原裝日本三菱IGBT，采用高集成化數字電路設計，提高機器效率并有效減少故障率
純正弦波輸出，波形純凈，穩定，結構緊湊，體積小，重量輕，高效率，防振動；輸出采用隔離變壓器，輸出電壓穩定，安全可靠
全橋電路結構，專為內燃機車空調的供電而設計，符合鐵路系統及各行業交、直流供電體制標準；輸入電壓范圍寬，穩壓精度高，過負載能力強，保護功能齊全、模塊化封裝等特點，能承受各種負載的沖擊，保證了逆變過程的穩定可靠；
具有輸出短路保護，超強防雷擊、浪涌及空波保護，過流保護，輸入過壓、欠壓保護， 內部過溫保護
技術參數：
|
型號
|
KNB24
|
KNB48
|
KNB110
|
KNB600
|
|
直流輸入
|
輸入額定電壓
|
DC24V
|
DC48
|
DC110
|
DC600
|
|
輸入電壓范圍
|
可根據客戶需求訂制
|
|
交流輸出
|
輸出額定容量(KVA)
|
1KVA，3KVA，6KVA，10KVA，15KVA，30KV…（支持定制）
|
|
輸出額定功率（KW）
|
0.8KW，2.4KW，4.8KW，8KW，12KW，24KW…支持定制）
|
|
輸出額定電壓
|
單相220V/三相四線380V
|
|
輸出頻率
|
50 /60HZ (調頻范圍可根據客戶定制)
|
|
輸出電壓精度（V）
|
±1%
|
|
輸出頻率精度（HZ）
|
≤0.01%（0~100%負荷變化時輸出頻率不變）
|
|
負載穩壓率
|
≤1%
|
|
波形失真率
|
≤2%
|
|
負載動態特性
|
100%負載突加或突減時，輸出電壓變化<5%，響應時間<2ms。
|
|
相位角
|
120±2°
|
|
功率因數（PF）
|
0.8
|
|
效率
|
≥91%
|
|
保護功能
|
輸入過欠壓、輸出過電流、過電壓、過載、缺相、三相不平衡、過熱、短路保護及告警裝置及軟啟動裝置。
|
|
工作環境
|
絕緣耐熱等級
|
H級
|
|
散熱方式
|
強制風冷
|
|
使用環境
|
溫度-25℃~+70℃，濕度0~92%（非凝結狀態）
|
|
尺寸
|
臥式結構 W*H*D(mm)
|
|
